Проект каркасного хозблока 2,2х3,3 м в современном стиле (Х-23).

проект каркасного хозблока

каркасный хозблок проект

проект хозблок

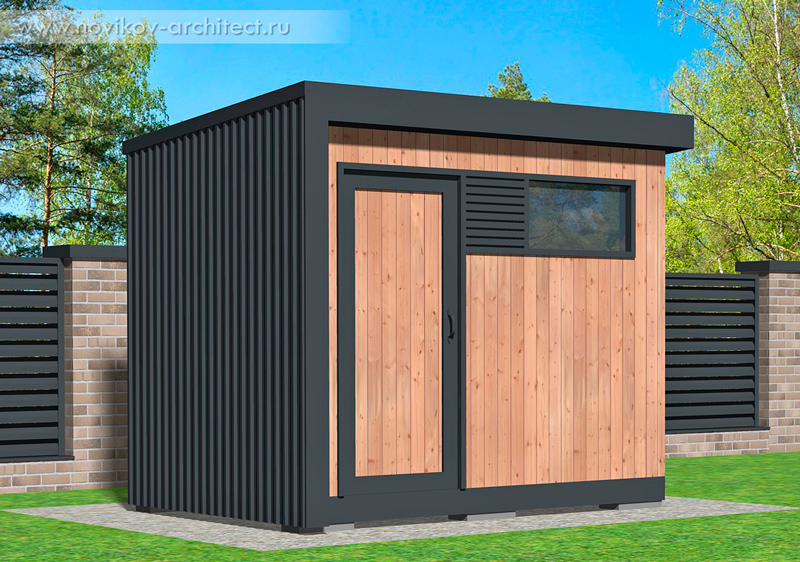

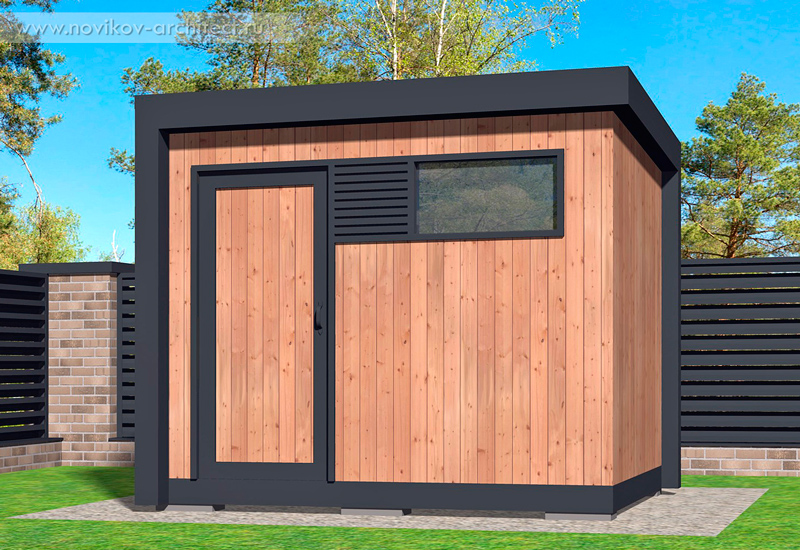

Проект небольшого каркасного хозблока Х-23. Архитектура выдержана в современном минималистичном сканди стиле. Хозблок может быть использован для хранения вещей, садовой техники и инвентаря.

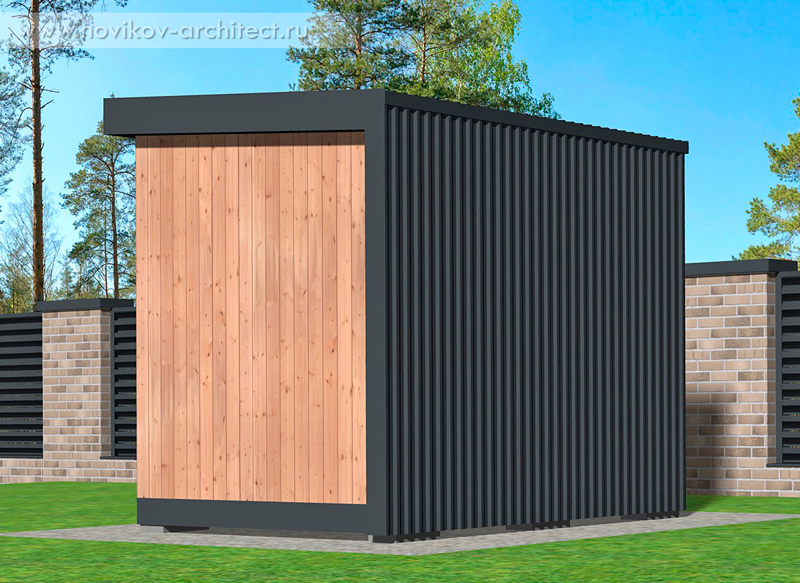

Хозблок спроектирован по каркасной технологии из обрезных пиломатериалов. Габаритные размеры снаружи по каркасу (без учёта слоёв наружной отделки) 2,2 х 3,3 м. Толщина каркаса стен - 100 мм. Без утепления. Фундамент столбчатый из бетонных блоков. В качестве альтернативы подойдёт также свайный фундамент. Отделка фасадов: основным отделочным материалом является профилированный лист - он использован на кровле и двух фасадах. Вторым отделочным материалом является вагонка. Отделка внутри - ОСП.

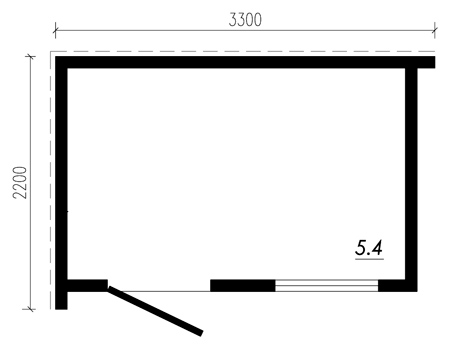

план чертеж хозблока

Архитектурные параметры хозблока Х-23:

● Расчётные параметры: 5 снеговой район, 2 ветровой район;

● Габаритные размеры (по каркасу снаружи) - 2,2 х 3,3 м;

● Габаритные размеры (по каркасу внутри) - 1,85 х 2,95 м;

● Высота потолка - 2,15 - 2,3 м;

● Высота от земли - 2,7 м;

● Фундамент: столбчатый из бетонных блоков;

● Пол по лагам из доски 50х150 мм;

● Каркас стен из доски 50х100 мм;

● Стропила из доски 50х150 мм;

● Утепление: отсутствует;

● Отделка внутри: ОСП;

● Отделка снаружи: профилированный лист и имитация бруса;

● Покрытие кровли - профилированный лист;

____________________________________________________________________________________________

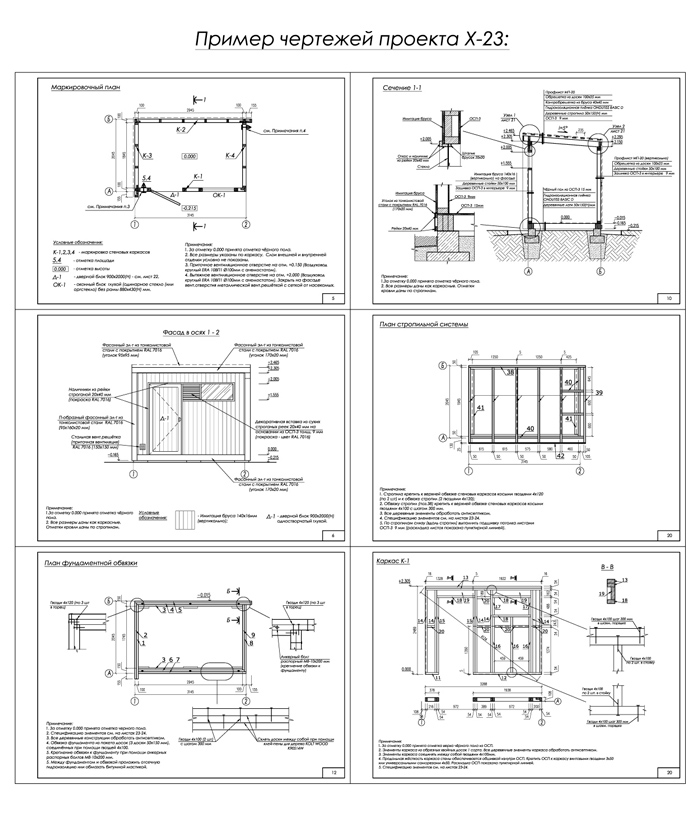

Проект хозблока Х-23 представляет из себя pdf-альбом (32 листа формата А4) с подробными архитектурными и конструктивными чертежами, спецификацией строительных материалов, а также оптимизацией раскроя пиломатериалов:

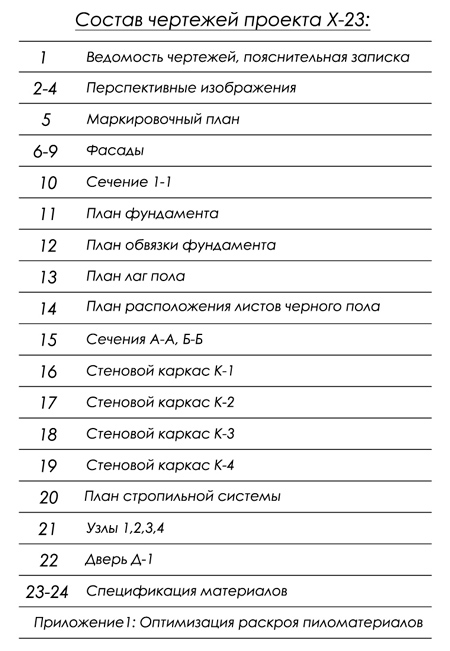

состав проекта хозблока
