Проект гаража / мастерской из газобетона 5х7 м (G-57-В).

проект гаража из газобетона

гараж газобетон проект

гараж мастерская проект

проект гаража мастерской

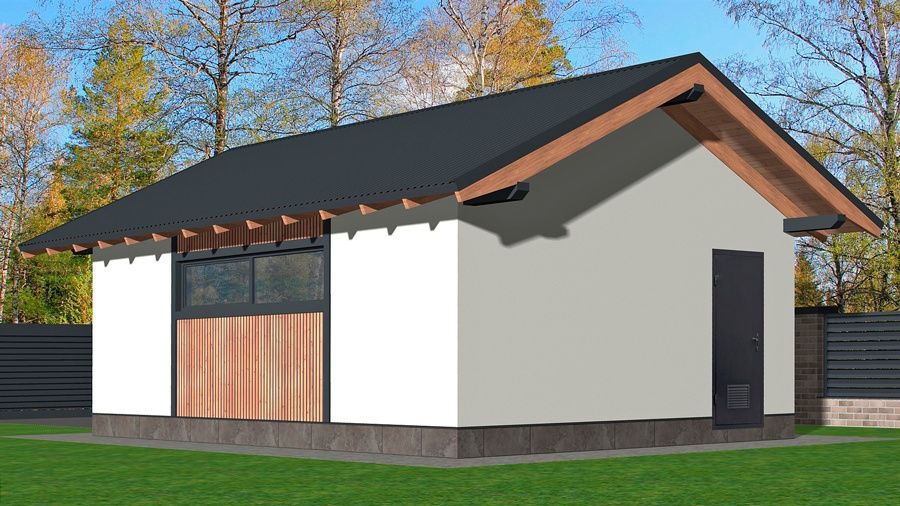

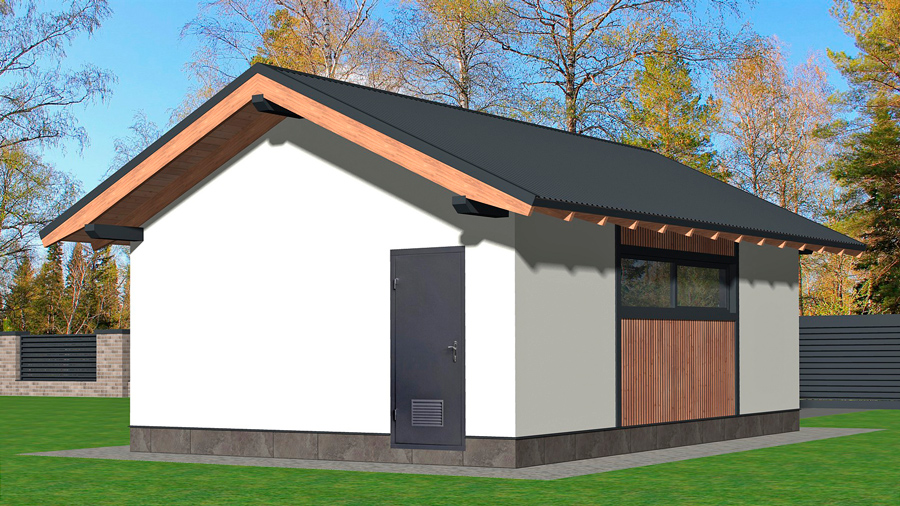

Типовой готовый проект гаража на 1 автомобиль из газобетона, который также можно использовать в качестве мастерской. Дизайн фасадов гаража / мастерской в современном стиле. Размеры снаружи 5,2 на 7,2 метра. Длина гаража внутри 6,6 м, что позволяет хранить в нём длинномерные предметы (например, пиломатериалы длиной 6 м). Также такая длина позволяет обустроить стеллажи для хранения. Для возможности использования гаража в качестве мастерской по двум фасадам гаража расположены окна для естественного освещения. Размер въездных ворот на фасаде 2,6 (Ш) х 2,2 (В) метра. На заднем фасаде расположен дополнительный вход.

Гараж спроектирован из газобетона. Несущие наружные стены толщиной 300 мм без утепления с покрытием штукатуркой (при желании фасад можно утеплитель минераловатными плитами без изменения проекта). Фундамент - монолитная железобетонная плита. Поверх неё запроектирована утепленная стяжка с контуром электрического теплого пола (для возможности отопления гаража). Перекрытие по деревянным балкам с утеплением минеральной ватой (на высоте 2,4 м). Кровля двускатная по деревянным стропилам с покрытием проф.листом.

план чертеж гаража

Архитектурные параметры:

● Расчётные параметры: 4 снеговой район, 2 ветровой район;

● Габаритные размеры снаружи - 5,2 х 7,2 м;

● Размеры внутри - 4,6 х 6,6 м;

● Высота потолка - 2,4 м;

● Холодный чердак;

● Фундамент - монолитная ж/б плита;

● Конструктивная схема - несущие стены;

● Стены - из блоков газобетона толщиной 300 мм;

● Пол - цементно-песчаная стяжка с контуром электрического тёплого пола с покрытием керамогранитом;

● Стропила и лаги перекрытия из доски 50х200 мм;

● Утепление перекрытия - мин.вата 150 мм;

● Отделка фасада: штукатурка, деревянные рейки, керамогранит;

● Отделка интерьера: штукатурка;

● Покрытие кровли - проф.лист;

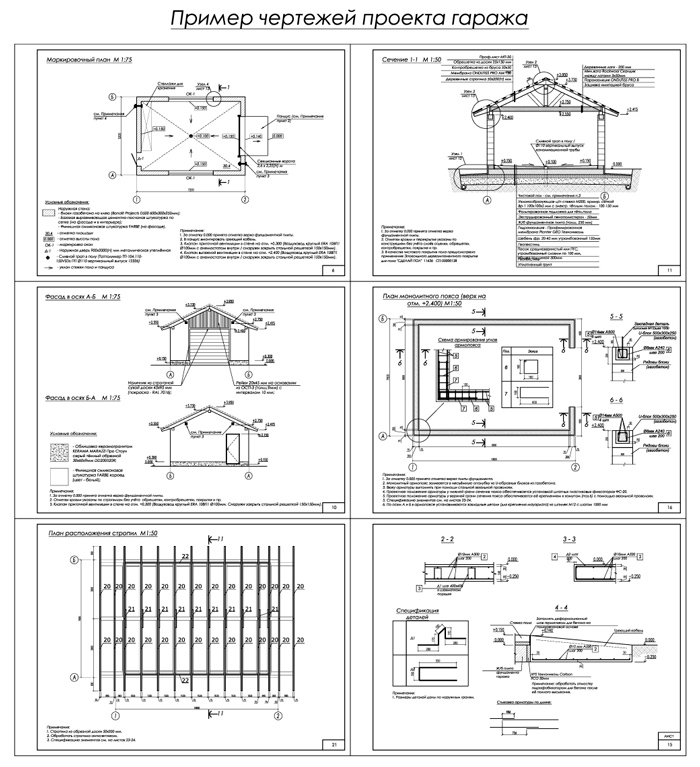

Готовый проект представляет из себя pdf-альбом (30 листов формата А4) с архитектурными и конструктивными чертежами, всеми необходимыми размерами и узлами, подробной спецификацией строительных материалов, а также таблицами оптимизации раскроя пиломатериалов.

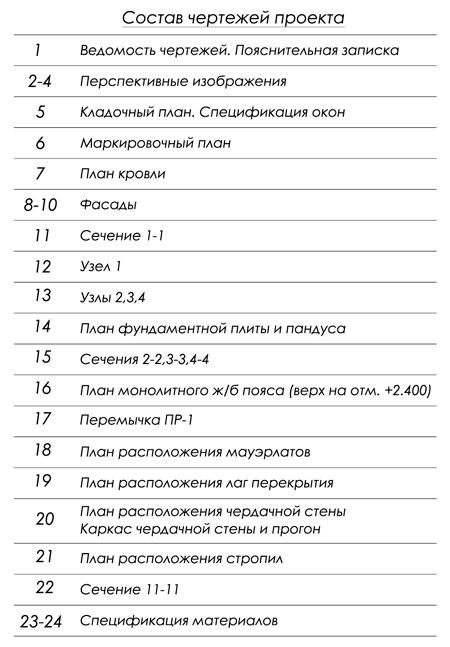

состав проекта гаража
