Главная страница > Типовые проекты > Дачный деревянный туалет Т-22-17

Проект современного дачного туалета Т-22-17.

Проект дачного туалета

дачный туалет чертежи

современный дачный туалет

каркасный дачный туалет

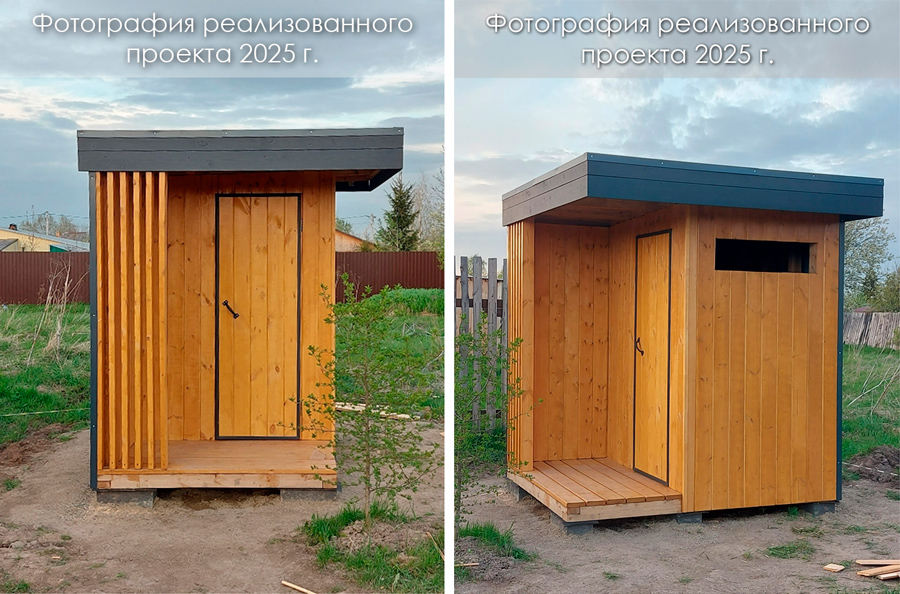

Проект современного дачного туалета с умывальником Т-22-17 в стиле скандинавский минимализм. Спроектирован по каркасной технологии. Габаритные размеры снаружи по каркасу 2,2 х 1,7 м. Толщина каркаса стен - 100 мм. Без утепления. Фундамент - столбчатый из бетонных блоков. Кровля - односкатная малоуклонная. Предполагает использование выгребной ямы (из пластиковой бочки) с вентиляцией и без откачки. Туалет имеет крытое крыльцо, на котором расположена раковина с умывальником.

дачный каркасный туалет

Архитектурные параметры:

● Габаритные размеры (по каркасу снаружи) - 2,2 х 1,7 м;

● Высота потолка (чистовая) - 2,15 - 2,2 м;

● Фундамент столбчатый (из бетонных блоков);

● Каркас стен из доски 50х100;

● Лаги пола из доски 50х100 мм;

● Стропила из доски 50х100 мм;

● Утепление: нет;

● Отделка снаружи: имитация бруса, проф.лист;

● Отделка внутри: вагонка;

● Кровля: односкатная малоуклонная;

● Покрытие кровли - проф.лист;

Проект представляет из себя pdf-альбом (18 листов формата А4) с подробными архитектурными и конструктивными чертежами, спецификацией строительных материалов и крепёжных элементов, а также оптимизацией раскроя пиломатериалов.

состав проекта туалета

чертежи дачный туалет

Купить проект Т-22-17

Стоимость: 1000 рублей

После нажатия на кнопку "Купить", вы будете перенаправлены на сайт Wildberries. После оплаты товара на сайте Wildberries откроется страница с доступом для скачивания проекта.
