Проект каркасной беседки с хозблоком и дровником в современном стиле (БХ-94).

проект каркасной беседки

каркасная беседка проект

проект беседки 4 на 9

современная беседка

беседка с раздвижным остеклением

беседка с хозблоком

Типовой проект современной каркасной беседки с террасой и дровником (БХ-94). Беседка имеет нестандартную компоновку помещений: зона с летней кухней (и BBQ) и столом на 8 человек располагается в центре. По двум коротким сторонам её ограничивают хозблок и дровник. А по длинным сторонам беседка полностью открыта. По этим сторонам предусмотрена установка раздвижной оконной системы: в идеале безрамная раздвижная система (либо с рамами из алюминиевого холодного профиля).
Размер беседки 4 на 9,3 метров. Беседка спроектирована по каркасной технологии из обрезных пиломатериалов. Также применяются ригели из клееного бруса (могут быть заменены также на обрезной брус составного сечения). Фундамент - свайно-винтовой.
Проектом предусмотрена установка в беседке модульного мангального комплекса с кухней из металла. Хозблок имеет широкую двустворчатую дверь и окно. Вход в него осуществляется по пандусу для удобства закатывания садовой тачки, газонокосилки и пр. Дровник рассчитан на хранение дров объёмом до 7 куб.м.
Дизайн фасадов беседки в современном скандинавском минималистичном стиле. Отделка - вент.фасад из планкена, на цоколе деревянные рейки с зазором. Покрытие кровли - рулонная гидроизоляция.

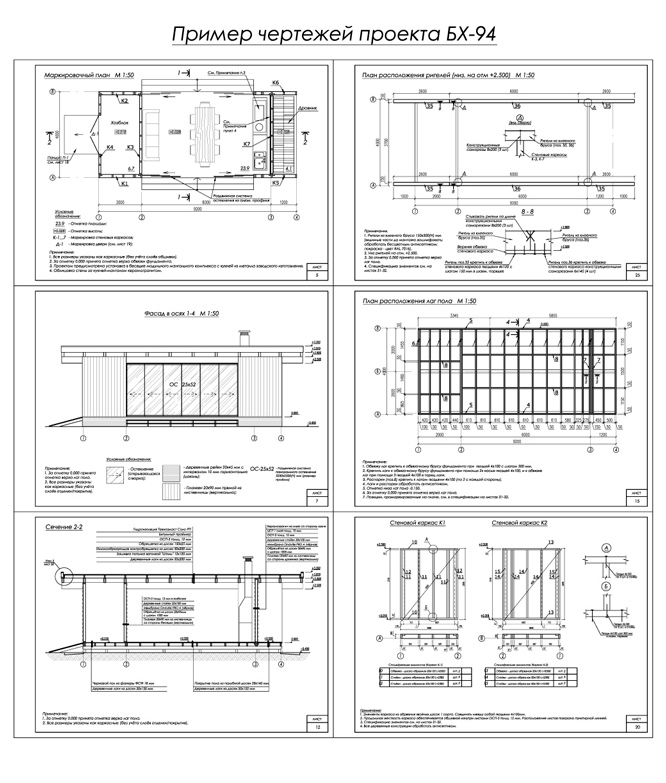

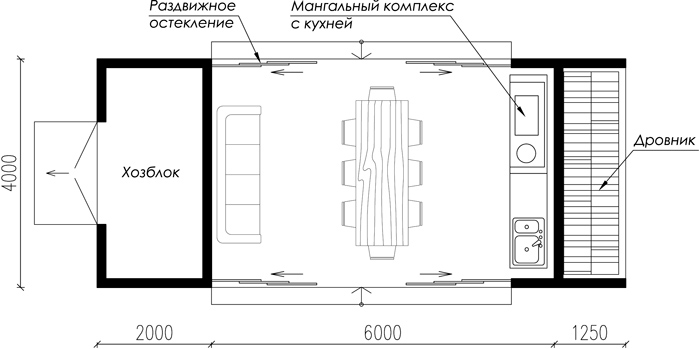

план чертеж беседки

Архитектурные параметры беседки БХ-94:

● Внешние размеры (общие): 4х9,25 м

● Размеры беседки (по каркасу): 4 х 6 м.

● Размеры хозблока (по каркасу): 2 х 4 м.

● Высота потолка (от пола до низа лаг перекрытия) - 2,97 м.

● Фундамент: свайно-винтовой.

● Несущая конструкция: деревянный каркас из обрезных пиломатериалов.

● Каркас стен и лаги пола: из доски 50х150 мм.

● Лаги потолка: из бруса 100х200 мм.

● Утепление: отсутствует.

● Кровля: односкатная малоуклонная.

● Покрытие кровли: ТЕХНОЭЛАСТ СОЛО РП1.

● Отделка фасада и интерьера: планкен.

● Покрытие террасы: палубная доска из лиственницы.

● Покрытие пола: палубная доска.

● Отделка стен в хозблоке: ОСП.

● Расчётные параметры: 4 снеговой район, 2 ветровой район;

____________________________________________________________________________________________

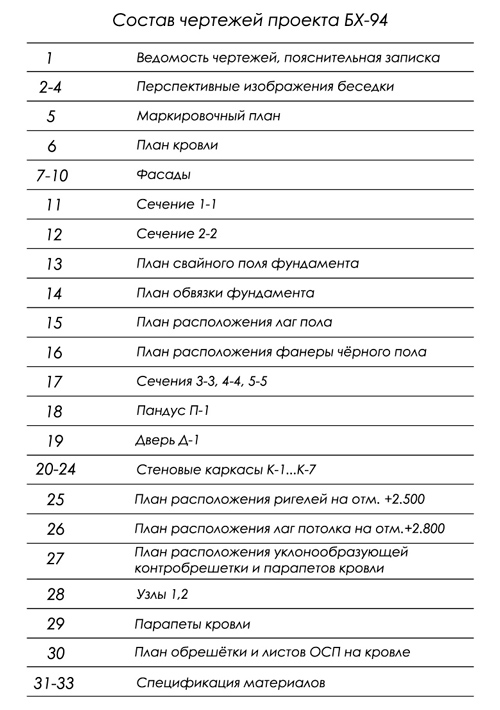

Проект представляет из себя pdf-альбом (47 листов формата А4) и состоит из 3х разделов:

● Архитектурные чертежи - раздел АР (пояснительная записка, маркировочный план, план кровли, фасады, разрезы, узлы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
● Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, перекрытий, каркасов стен, стропильной системы).
● Оптимизация раскроя пиломатериалов.

состав проекта беседки
