Проект каркасной беседки с террасой в современном стиле (БХ-66).

проект каркасной беседки

каркасная беседка проект

проект беседки 4 на 6

современная беседка

беседка с раздвижным остеклением

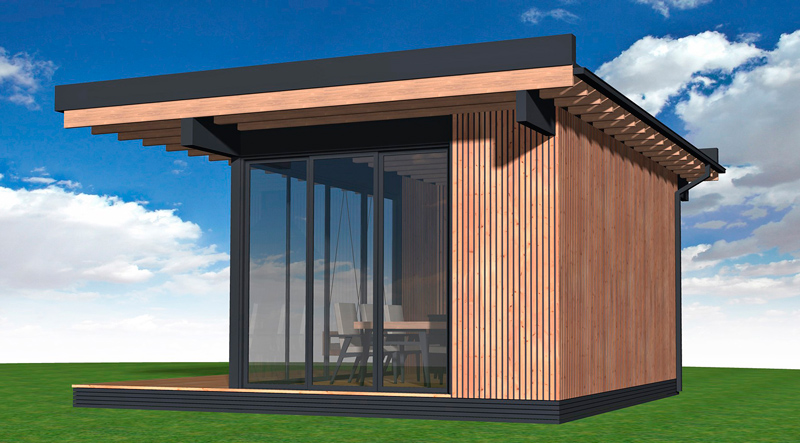

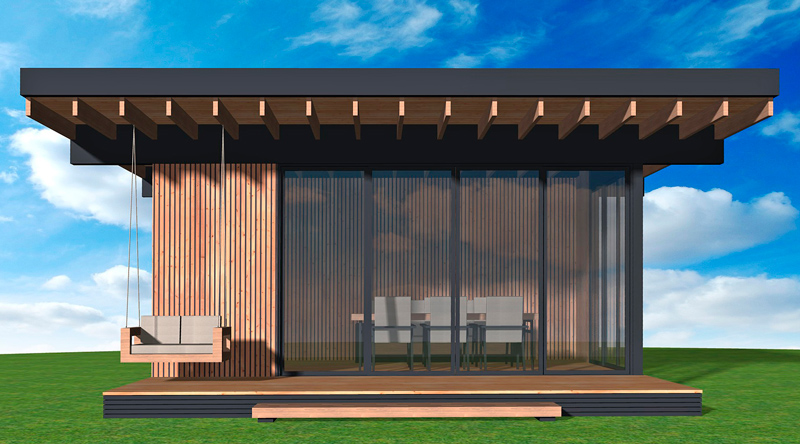

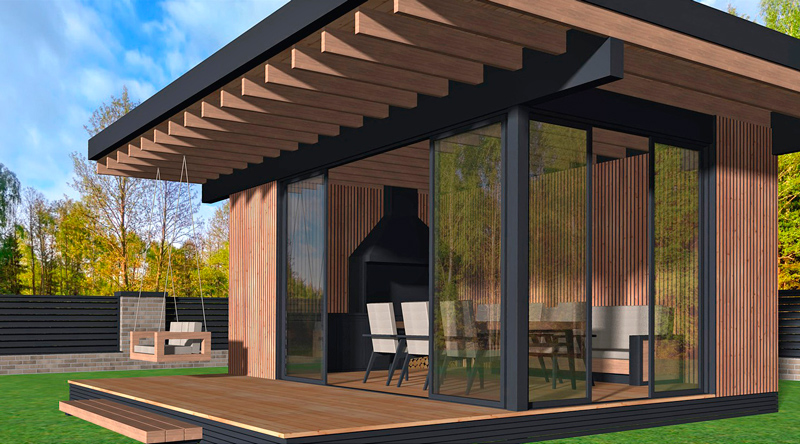

Типовой проект современной каркасной беседки с террасой и раздвижным остеклением. Размер беседки 3,8 на 6 метров. К беседке примыкает вдоль главного фасада открытая терраса размером 2,2 на 6 метров. Внутри беседки предусмотрено место для установки модульного мангального комплекса с кухней из металла, стола на 8 человек и дивана.
Беседка спроектирована по каркасной технологии из обрезных пиломатериалов естественной влажности. Также применяются ригели из клееного бруса длиной до 8 метров, а также угловая стойка из стального профиля. Фундамент - свайно-винтовой. Предусмотрена установка раздвижной оконной системы по двум сторонам беседки, которая позволяет пользоваться беседкой в холодное время года с закрытыми окнами, а также создать открытое пространство в тёплое время года.
Дизайн фасадов беседки в современном скандинавском стиле. Отделка фасада и цоколя деревянными рейками из лиственницы. Покрытие кровли - рулонная гидроизоляция.

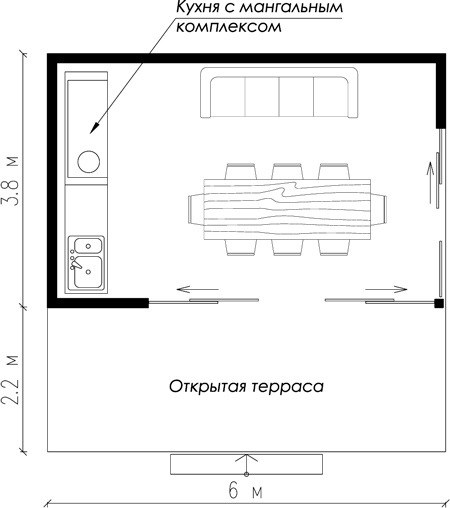

план чертеж беседки

Архитектурные параметры беседки БХ-66:

● Внешние размеры (общие): 6 х 6 м

● Размеры беседки (по каркасу): 3,8 х 6 м.

● Размеры террасы (по каркасу): 2,2 х 6 м.

● Высота потолка (от пола до низа лаг перекрытия) - 2,97 м.

● Фундамент: свайно-винтовой.

● Несущая конструкция: деревянный каркас.

● Каркас стен: из доски 50х100 мм.

● Пол: по лагам из бруса 100х150.

● Лаги потолка: из доски 50х200 мм.

● Утепление: отсутствует.

● Кровля: односкатная малоуклонная.

● Покрытие кровли: ТЕХНОЭЛАСТ СОЛО РП1.

● Отделка фасада и интерьера: рейки из лиственницы.

● Покрытие террасы: палубная доска из лиственницы.

● Покрытие пола: шпунтованная доска.

● Покрытие пола в зоне кухни: керамогранит.

● Расчётные параметры: 4 снеговой район, 2 ветровой район;

____________________________________________________________________________________________

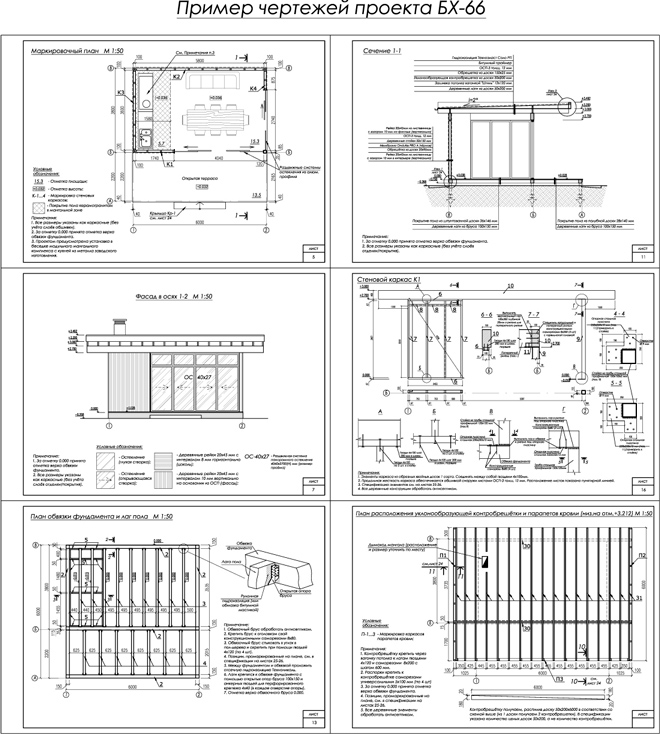

Проект представляет из себя pdf-альбом (37 листов формата А4) и состоит из 3х разделов:

● Архитектурные чертежи - раздел АР (пояснительная записка, маркировочный план, план кровли, фасады, разрезы, узлы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
● Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, перекрытий, каркасов стен, стропильной системы).
● Оптимизация раскроя пиломатериалов.

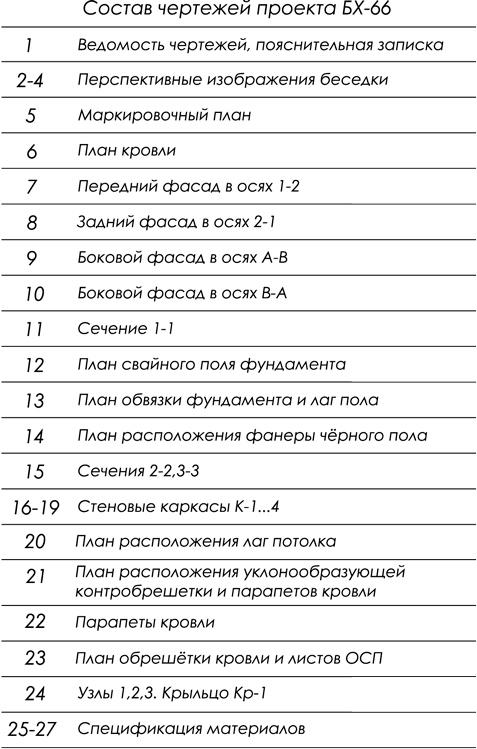

состав проекта беседки
