Проект кирпичной беседки с летней кухней (БС-46-57).

Проект беседки с мангалом

Типовой проект небольшой застеклённой кирпичной беседки с летней кухней и мангалом. Размер беседки в плане 4,6 на 5,7 метров. Размеры беседки позволяют разместить в ней обеденный стол на 6 человек.

Конструктивная схема беседки - несущие стены из керамического полнотелого кирпича на фундаменте из монолитной железобетонной плиты.

Две стороны беседки глухие, вдоль них которой расположена летняя кухня. Две другие стороны имеют широкие проёмы, которые остеклены для того, чтобы беседкой можно было комфортно пользоваться в прохладную и ветреную погоду. Центральную часть кухни занимает кирпичная печь с мангалом и плитой для приготовления пищи на естественном огне.

чертеж план беседки

Проект кирпичной беседки

Проект беседки с кухней

Проект застеклённой беседки

Проект беседки 4,6х5,7

Архитектурные решения проекта беседки БС-46-57:

Внешние габариты беседки	4,6 х 5,7 м
Высота (от пола до низа мауэрлата)	3,4 м
Высота (от пола до конька)	4,2 м
Конструктивная схема	несущие кирпичные стены.
Фундамент	ж/б монолитная плита
Остекление	из ПВХ или алюминиевого профиля
Стропильная система	из доски 50х200 мм
Покрытие пола	клинкерная плитка
Кровля	вальмовая (покрытие кровли - керамическая черепица)

чертежи проекта беседки

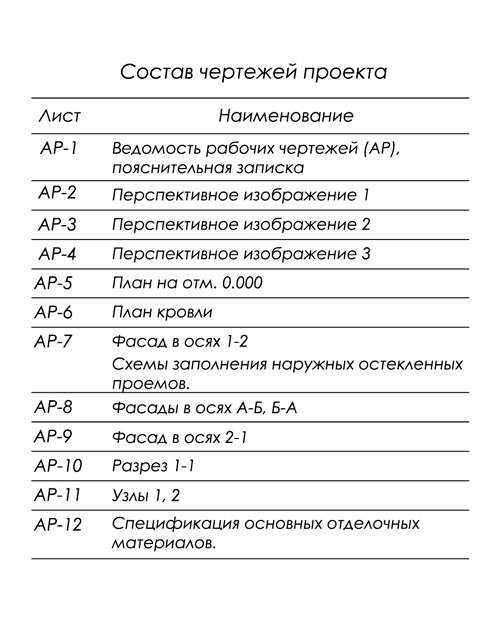

Состав проекта беседки БС-46-57:

Проект представляет из себя pdf-альбом (листы формата А4) и включает в себя:

1. Архитектурные чертежи - раздел АР (пояснительная записка, кладочный план с размерами, план кровли, фасады, разрез, узлы, схема устройства кухни, 3д-визуализация фасадов, спецификация окон и основных строительных материалов).

При необходимости Вы можете дополнительно заказать конструктивные чертежи - раздел КР, в который входят чертежи фундамента и стропильной системы с подробной спецификацией всех элементов и материалов.
