Проект навеса на 2 автомобиля с хозблоком 5,4х9 м (АН-95).

проект автонавес с хозблоком

навес для автомобиля

навес авто с хозблоком

навес авто минимализм

Типовой проект современного навеса на 2 автомобиля с хозблоком с плоской кровлей (АН-95). Размеры стоянки 6,3 х 5,4 м; размеры хозблока (снаружи по каркасу) 2,8 х 5,4 м.
Автонавес и хозблок спроектированы по технологии фахверк. Заполнение стен хозблока - деревянный каркас (с утеплением). Фундамент - свайно-винтовой. Покрытие автостоянки из брусчатки (или тротуарной плитки) на гравийно-песчаном основании. Кровля малоуклонная с покрытием рулонной гидроизоляцией Технониколь и организованным наружным водостоком.
Дизайн навеса в современном стиле скандинавский минимализм. Фасад хозблока из деревянной рейки на основании из фанеры.

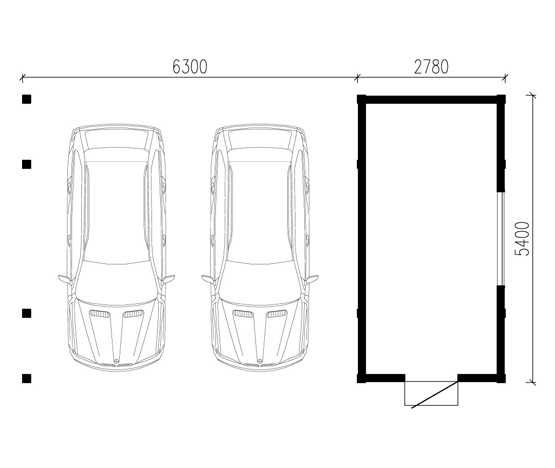

план чертеж автонавеса

Архитектурные параметры:

● Расчётные параметры: 4 снеговой район, 2 ветровой район;

● Габаритные размеры снаружи - 5,4 х 9,1 м;

● Габаритные размеры стоянки - 5,4 х 6,3 м;

● Габаритные размеры хозблока - 5,4 х 2,8 м;

● Высота потолка хозблока - 2,4 м;

● Высота авто-стоянки - 2,65 м;

● Фундамент свайно-винтовой;

● Покрытие автостоянки - брусчатка (или тротуарная плитка) на песчано-гравийном основании.

● Несущая конструкция: деревянный каркас / фахверк из обрезных пиломатериалов;

● Основные стойки - из бруса 150х150 мм;

● Каркас стен хозблока - из доски 50х100 мм;

● Пол хозблока и перекрытие по лагам из доски 50х150 мм;

● Поперечные ригели: из бруса 100х200 мм.

● Продольные ригели: из клееного брус 150х300 мм.

● Утепление хозблока - мин.вата;

● Отделка в интерьере: вагонка;

● Отделка фасадов: деревянные рейки по фанере;

● Покрытие кровли - гидроизоляция Техноэласт Соло РП;

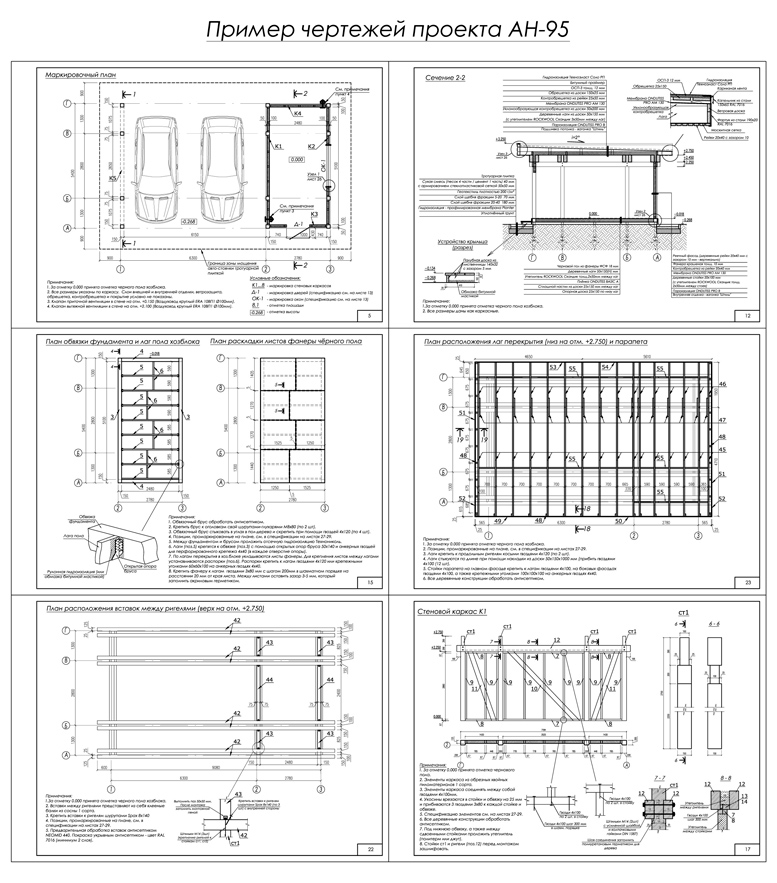

Готовый проект представляет из себя pdf-альбом (53 листа формата А4) с архитектурными и конструктивными чертежами, всеми необходимыми размерами и узлами, подробной спецификацией строительных материалов, а также таблицами оптимизации раскроя пиломатериалов.

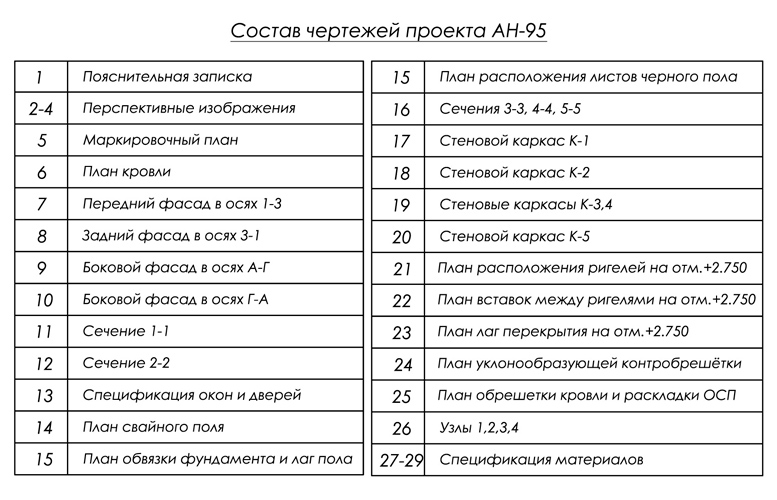

состав проекта автонавеса
